在半导体激光器(LD)的设计、制造与应用中,激光发散角是决定其光学性能的关键参数之一。它不仅影响激光的准直性和能量集中度,还直接关系到光学系统的耦合效率、加工精度和整体能效。无论是光纤通信、材料加工、医疗激光还是光学传感,精准测量发散角都是确保激光器件性能达标与稳定工作的基础。

为什么必须测量激光发散角?

发散角反映了激光光束在传播过程中扩散的趋势,其大小直接影响:

•

• 耦合效率:发散角过大会降低光纤或波导的耦合效率;



• 加工质量:影响激光聚焦光斑尺寸,决定加工精度与效果;



• 系统集成:光学设计需根据发散角匹配透镜与光学路径;



• 能量管理:控制发散角有助于提升系统能效,减少能量损失。

因此,在研发验证、质量检测与系统集成环节,精确测量发散角是不可或缺的一环。

扫描针孔法的突破:从传统工艺到智能测量

扫描针孔法是一种通过机械扫描结合针孔取样(pinhole sampling)的经典光强分布测量技术,相比较光斑测量原理的技术方案,提供了更大的测量范围和更多的数据维度。

BRM-6301在传统扫描针孔法(scanning pinhole method)的原理基础上,实现了全面功能融合与智能化升级:





BRM-6301:扫描针孔法(scanning pinhole method)的智能进化

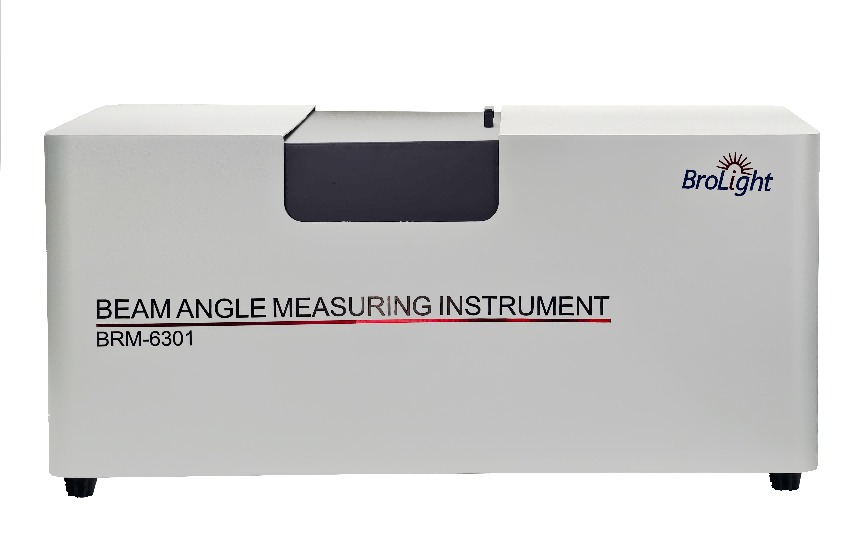

Figure 1:BRM-6301产品图

BRM-6301 在保留扫描针孔法(scanning pinhole method)结构稳定、成本可控等优点的基础上,通过全自动控制、高精度机电系统与智能数据处理算法,实现了测量效率与精度的双重提升:

✅ 核心优势:

•

• 大发散角直接测量:突破传统光斑分析仪的限制,支持-90°～+90°范围,覆盖绝大多数LD与LED。



• 一键全自动扫描:无需人工干预,自动完成扫描、采集、分析与报告输出,大幅提升测量效率与一致性。



• 双坐标系智能输出:同步生成极坐标与直角坐标角度分布图,直观呈现光强空间分布。



• 高精度与灵活配置:角度精度±0.1°,最小间隔0.1°,支持200nm–1650nm多波长选配探测器。



• 功能可扩展:可连接BRM-610X系列激光驱动器与BRM-620X系列温控系统,实现P-I-V、WPE、阈值电流等综合参数分析。

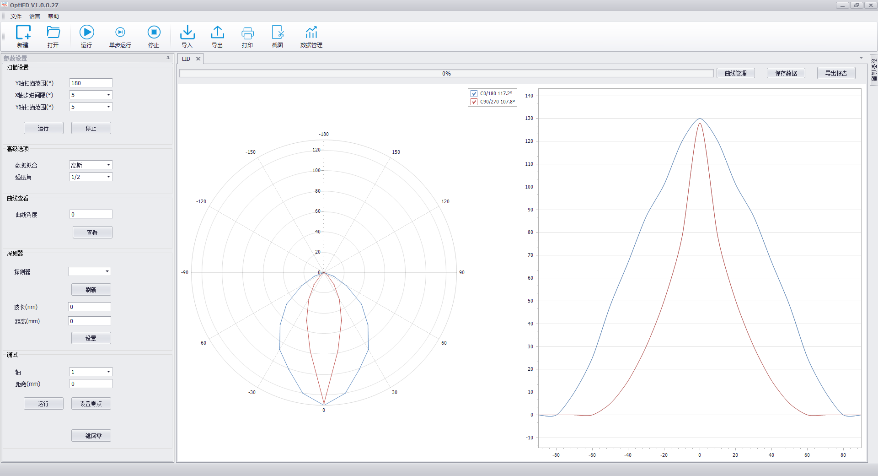

Figure 2:典型数据
